Équerre Renforcée

Caractéristiques :

Agréments techniques : ETA-06/0106;

Déclarations de performance : FR-DoP-e06/0106;

Matière

• Acier galvanisé S250GD + Z275 suivant NF EN 10346,
• Epaisseur : de 1,5 à 3 mm selon les modèles.

Avantages

• Haute rigidité
• Polyvalence d'utilisations

Applications :

Support

• Porteur : bois massif, lamellé collé, béton, acier...
• Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...

Domaines d'utilisation

• Fixation de fermettes,
• Lisses et montants de bardage,
• Ancrages de chevrons, consoles, chevêtres...

Données techniques:

Dimensions et perçages:

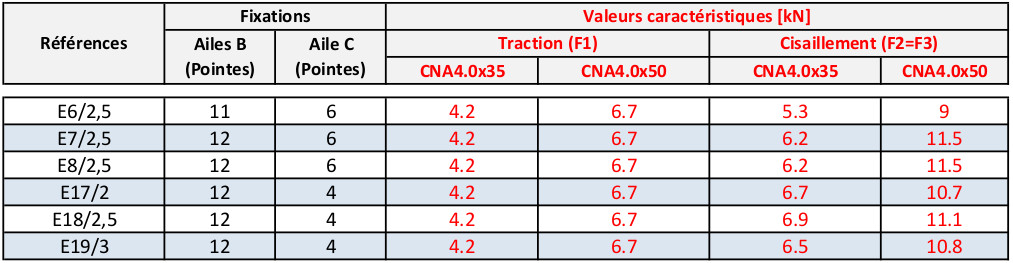

Connexion bois/bois type poteau/poutre - Assemblage avec 2 équerres

Connexion bois/support rigide type poutre/support rigide - Assemblage avec 2 équerres

Connexion bois/support rigide type poteau/support rigide - Assemblage avec 2 équerres

Mise en oeuvre:

Fixations :

Sur bois :

• Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
• Vis CSA Ø5.0x35 ou CSA Ø5.0x40
• Boulons Ø10
• Tirefonds Ø10

Sur béton :
Support béton :

• Cheville mécanique : goujon WA M10-78/5
• Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25

Support maçonnerie creuse :

• Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130

Sur acier :

• Boulons Ø10

Note technique:

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

• Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
• Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :

• La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

• La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge.
• Pour consulter les charges correspondantes, contactez-nous.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.
Pour plus d’information, contactez-nous.
