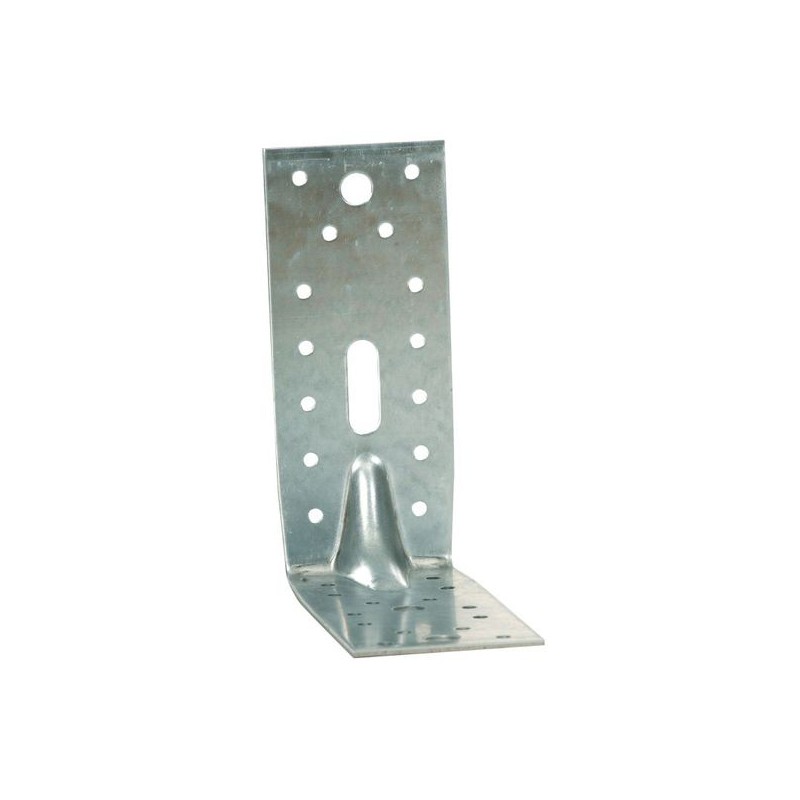

Grande équerre renforcée (E9/2.5)

E9/2.5

Nouveau

Les équerres renforcées E9 répondent à des applications structurelles dans la charpente et la maison à ossature bois

CE+ATE

Plus de détails

14 Produits

En stock

Aucun point de fidélité pour ce produit.


3,30 €

Ajouter à ma liste d'envies

Fiche technique

Largeur en mm150 mm
MatièreAcier galvanisé S250GD + Z275 suivant NF EN 10346
Épaisseur en mm2,5 mm

En savoir plus

Caractéristiques :

Agréments techniques : ETA-06/0106;     CS+EC5

Déclarations de performance : FR-DoP-e06/0106

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur : 2,5 mm.

Avantages

  • Grande rigidité
  • Polyvalence d'utilisations

Applications :

Support

  • Porteur : bois massif, lamellé collé, béton, acier...
  • Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...

Domaines d'utilisation

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Ancrages de chevrons, consoles, chevêtres...

Données techniques:

Dimensions et perçages: E9.2.2

E9.2.4

Mise en oeuvre:

Fixations :

Sur bois :

  • Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
  • Vis CSA Ø5.0x35 ou CSA Ø5.0x40
  • Boulons Ø10
  • Tirefonds Ø10

Sur béton :
Support béton :

  • Cheville mécanique : goujon WA M10-78/5
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25

Support maçonnerie creuse :

  • Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130

Sur acier :

  • Boulons Ø10

Note technique:

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

  • Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
  • Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :

  • La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

  • La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge.
  • Pour consulter les charges correspondantes, contactez-nous.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.
Pour plus d’information, contactez-nous
.
