Sabot à ailes intérieures (SAI-SAIL)

Caractéristiques :

Agréments techniques : ETA-06/0270;

Déclarations de performance : FR-DoP-e06/0270;

Matière

• Acier galvanisé S250GD + Z275 suivant NF EN 10346.
• Epaisseur 2 mm.

Avantages

• Installation simple et rapide.
• Discrétion de l'assemblage.

Applications :

Support

• Porteur : Bois massif, bois composite, lamellé-collé.
• Porté : Bois massif, bois composite, lamellé-collé.

Domaines d'utilisation

• Solives.
• Pannes.
• Lisses et montants de bardage.
• Poteau poutre.

Données techniques:

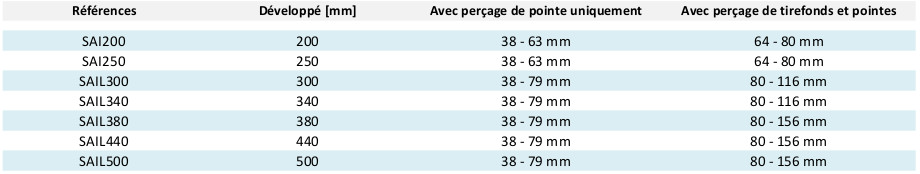

Développés et largeurs

Clouage total

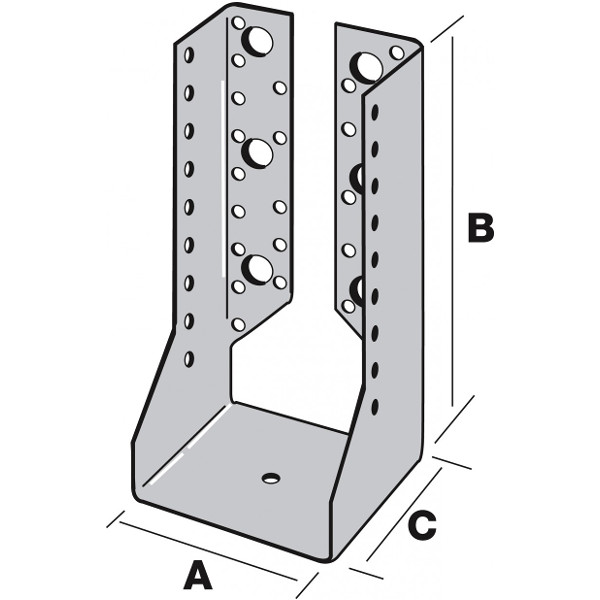

              Les dimensions A, B et C sont les dimensions intérieures du sabot.

Clouage partiel

Mise enoeuvre:

Fixations :

Sur porté :

• Pointes annelées CNA Ø 4.0 x 50 mm.
• Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
• Vis CSA Ø 5.0 x 40 mm.
• Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

Sur porteur :

• Pointes annelées CNA Ø 4.0 x 50 mm.
• Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
• Vis CSA Ø 5.0 x 40 mm.
• Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

Non recommandé sur support béton du fait d'un entraxe entre les chevilles trop faible.

Profils:

SAI 200                                                                     SAI 380                                            SAI 500

             SAIL 250                                                  SAIL 500
